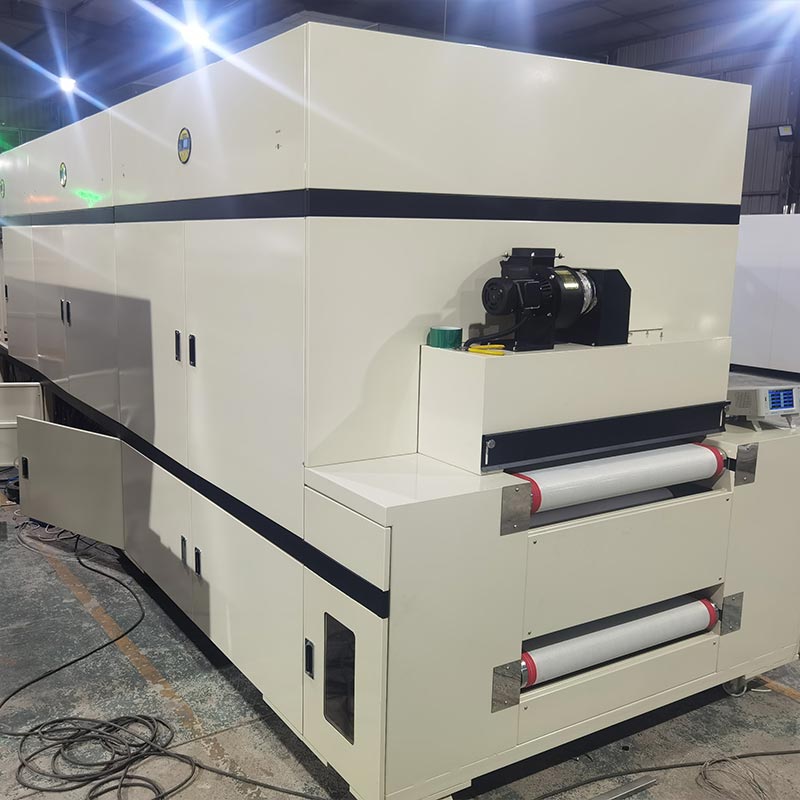

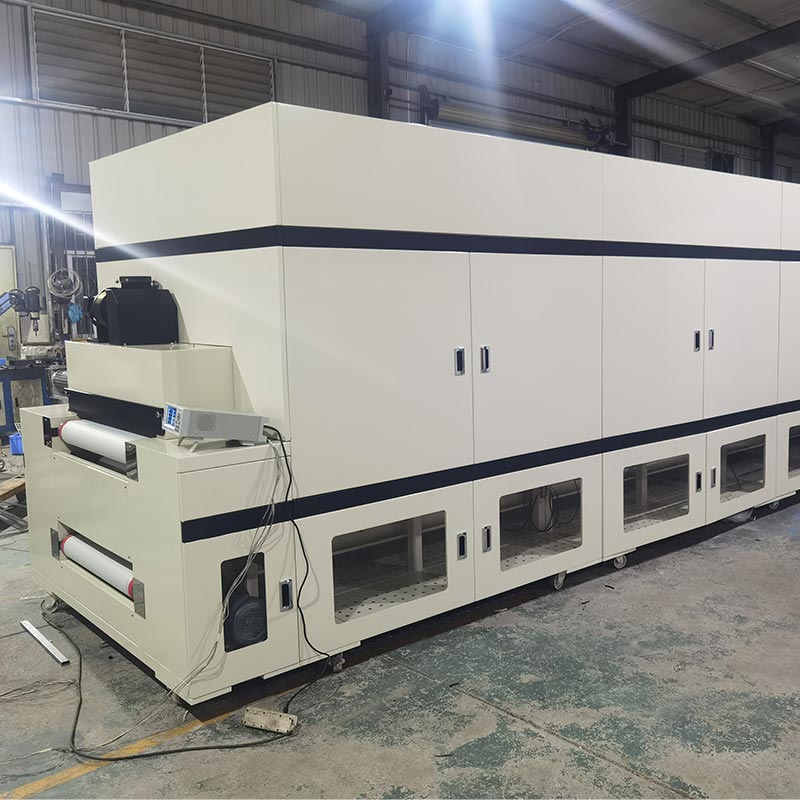

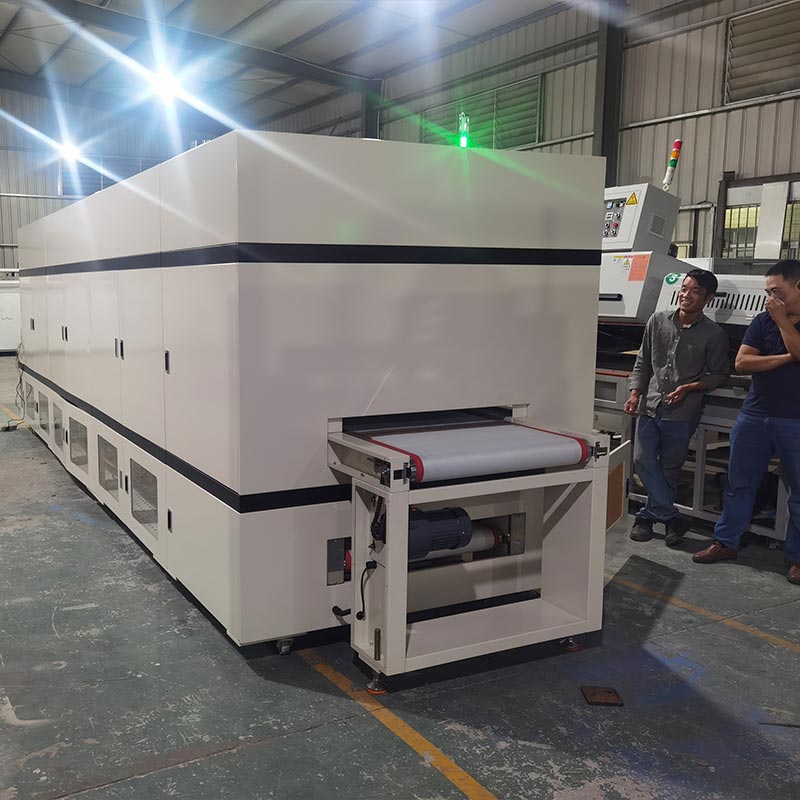

Тунельна піч для друкованих плат

Щоб досягти рівномірного розподілу тепла в тунельній печі для друкованих плат, простого нагрівання недостатньо; також необхідний точний контроль динаміки рідини. Як великий виробник, Dingfeng розробив систему під тиском витяжна система, яка може утворювати вертикальну повітряну завісу без турбулентності на ширині конвеєрної стрічки 700 міліметрів. Приводячи в рух 2,2-кіловатний довгоосьовий двигун і 12-дюймове робоче колесо SUS304, він може натискати очищене гаряче повітря в дрібні пори багатошарових друкованих плат. Це особливо важливо для гнучких друкованих схем, оскільки це можливо стабілізувати легку підкладку, дозволяючи їй увійти в контакт з тефлоновим сітчастим поясом, уникаючи явища коливань і руху, які зазвичай спостерігаються в стандартних конвекційних печах.

Принцип роботи

Тунельна піч для друкованих плат моделі DFHK7008 використовує для нагрівання нагрівальні труби з нержавіючої сталі. Поєднується з малошумним гарячим вентилятор циркуляції повітря та технологія вентиляції зворотного повітря під камерою. Гаряче повітря після обробки високотемпературний ефективний фільтр, рівномірно притиснутий до поверхні виробу. Він може досягти автоматичного контроль температури, постійна температура та автоматична зупинка при перегріві, що забезпечує безпеку, зручність, захист навколишнього середовища та енергозбереження. Внутрішня частина духовки повністю виконана з дзеркального покриття пластини з нержавіючої сталі. Ізоляційний шар заповнений ізоляційною бавовною з кремнієвої кислоти 120K. The для транспортування використовується високоякісний тефлоновий сітчастий ремінь, стійкий до високих температур, і оснащений контролером і частотний перетворювач, керований низьковольтною електричною системою управління.

Якість конфігурації

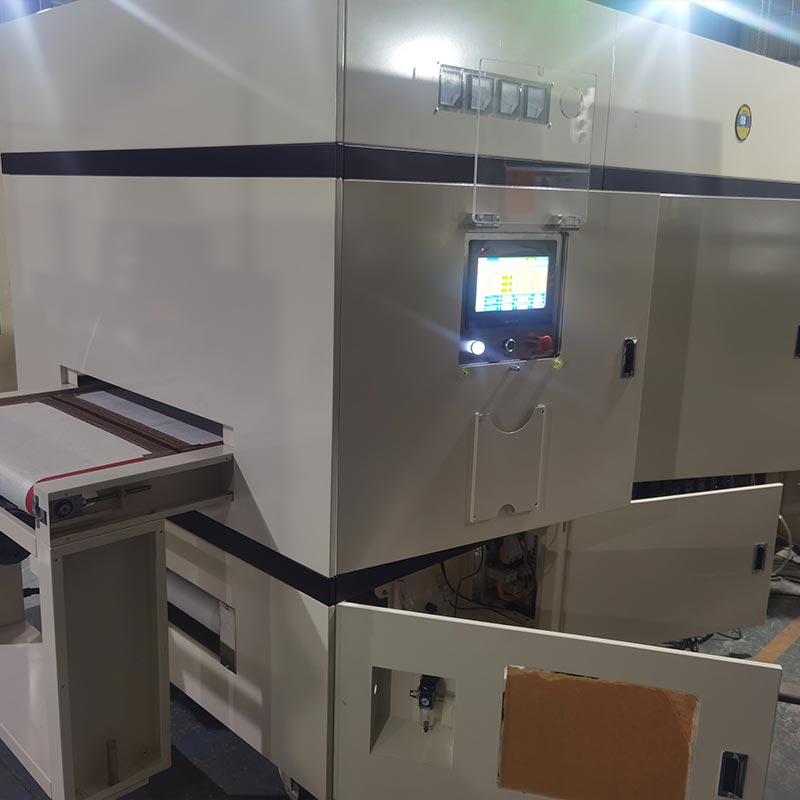

Електрична система керування тунельною духовкою Circuit Board Tunnel Oven оснащена компонентами від провідних брендів як для дому, так і за кордоном, включаючи ПЛК Mitsubishi H5U-1614MTD-A8, сенсорний екран MT8102iE, модуль контролю температури DTE-10T та Зонди типу K WRNT-01/02 для точного вимірювання температури нагрівальної частини. Трифазний керований кремнієвий модуль J3-SCR-75LA керується для стабільного регулювання потужності. З точки зору системи передачі, два перетворювачі частоти Shilin (220 В 0,4 кВт і 380 В 3,7 кВт) з функціями зв'язку та серії Schneider оснащені компонентами, включаючи автоматичний вимикач 3P+N-C 250A для повного захисту живлення. Серія LC1N Контактори змінного струму (1810, 1210, 4011) різних специфікацій відповідають за розмикання та замикання кожного і поєднуються з тепловим реле LRN12N і проміжним реле MY4NJ, щоб забезпечити надзвичайно високу стабільність і безпека роботи обладнання від джерела до терміналу.

Модель основного компонента

FAQ

Q1: Як ця піч запобігає "ефекту попкорну" під час випікання багатошарової друкованої плати?

A: «Ефект попкорну» виникає, коли захоплена волога надто швидко розширюється. Наша тунельна піч для друкованих плат  використовує лінійні рампи нагріву, керовані SCR. Точно контролюючи швидкість підвищення температури, ми дозволяємо внутрішня волога безпечно дифундує крізь шари препрегу до досягнення максимальної температури спікання, забезпечення збереження міжшарових зв’язків.

Q2: Чи достатньо потужний потік повітря, щоб висушити наскрізні отвори з високим співвідношенням сторін?

A: Так. Наша герметична камера з нижньою тягою спеціально розроблена для подачі гарячого повітря в отвори з високим співвідношенням сторін. The вертикальний тиск гарантує, що повітря проникає в отвори, а не просто очищає поверхню необхідний для повного зневоднення перед фазами паяння або покриття.

Q3: Чи можемо ми інтегрувати цю тунельну піч у повністю автоматизовану лінію SMT?

A: Абсолютно. ПЛК Mitsubishi та двигуни частотного перетворення розроблені із зарезервованими точками з’єднання для Підключення до Industry 4.0. Дані про швидкість і температуру конвеєра можна синхронізувати з даними на вході роботи-підбирачі та інспекційні станції, що забезпечують безперебійний автоматизований робочий процес.
