Багатошвидкісна ланцюгова ІЧ-тунельна піч

У стрімкій індустрії 3C та електроніки ефективність виробництва залежить від бездоганної інтеграції опалення та логістики. Багатошвидкісна ланцюгова ІЧ-тунельна піч Dingfeng — це високоякісне, всепогодне рішення для важких умов роботи, спеціально розроблене для виняткової продуктивності. Завдяки більш ніж 20-річному досвіду роботи з термічною системою наша модульна конструкція включає вдосконалену багатошвидкісну ланцюгову систему SUS201 і оснащено спеціальними алюмінієвими направляючими, що оптимізує циркуляцію автоматизованих носіїв. Як китайський виробник і постачальник, ми надаємо цей високоякісний продукт оптовикам по всьому світу.

Надіслати запит

Опис продукту

Ви можете придбати багатошвидкісну ланцюгову ІЧ-тунельну піч оптом у Dingfeng. На відміну від звичайних конвекційних печей, інфрачервоне випромінювання може проникати в продукти та затверджувати чорнило та смолу зсередини. Ми також обладнали a власно розроблена 10,5-дюймова спиральна система циркуляції з нержавіючої сталі для забезпечення рівномірного розподілу гарячого повітря в діапазоні ефективної ширини 460 мм. Ця піч має п'ять незалежних зон нагріву, керованих Delta PLC і SSR модулів і здатний забезпечити точний розподіл тепла, необхідний для високоякісного затвердіння без бульбашок.

Основні технічні параметри

немає	Пункт	Специфікація
1	Модель	DF-IR4613-2
2	Габаритні розміри	Д13000 * Ш1300 * В1720 мм
3	потужність	AC380V 68KW 50Hz
4	Ефективна довжина входу	200 мм
5	Довжина зони нагріву	2000мм * 5 секцій
6	Ефективна довжина виходу	1000 мм (подовжувач двошвидкісного ланцюга)
7	Ефективна ширина конвеєра	460 мм*2
8	Ефективна висота конвеєра	0～50 мм регулюється
9	Швидкість конвеєра	0～3 м/хв регульована
10	Робоча висота	910 ~ 940 мм регульований
11	Режим затвердіння	Циркуляція гарячого повітря + ІЧ
12	Контроль температури	Delta PLC + модуль контролю температури Delta, точність ±0,5 ℃
13	Теплова потужність	Твердотільні реле SSR
14	Діапазон температур затвердіння	RT～180℃
15	Рівномірність температури	≤±5 ℃
16	Температура поверхні печі	≤Навколишнє середовище +8℃
17	обігрівач	Кришталева лампа з вуглецевого волокна

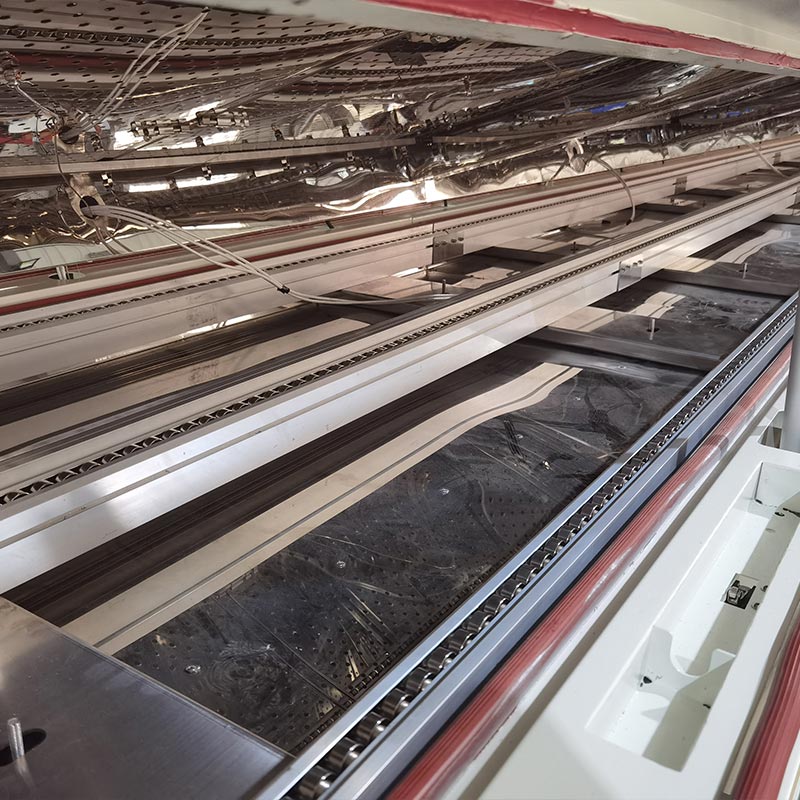

18	Конвеєрна стрічка	Двошвидкісний ланцюг SUS201-2.5
19	Довжина зворотного рядка	8 м, на одному рівні з верхньою вихідною напрямною
20	Очищення та технічне обслуговування	Електрична кришка з боковим відкриттям
21	Природний вихлоп зони затвердіння	5 вихідних отворів діаметром 4 дюйми, ~0,8 м³/хв кожен
22	Вхід/вихід Відпрацьовані гази	2 розетки діаметром 5 дюймів, ~9 м³/хв кожна
23	Охолодження продукту	Високошвидкісний осьовий вентилятор охолодження + нижній малошумний відцентровий вентилятор; 23 м³/хв, діаметр 6 дюймів, 1 вихід
24	Загальний потік відпрацьованого газу	~45 м³/хв
25	Захист безпеки	Захист від витоку, перевантаження, перегріву та аварійної зупинки

Особливості конструкції

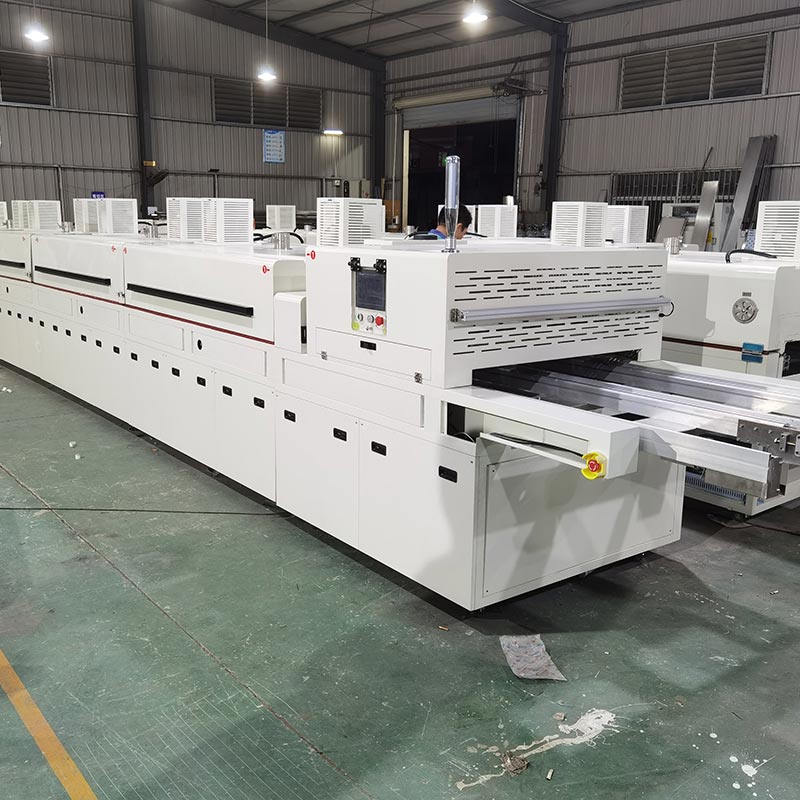

Команда дотримується принципу безпеки перш за все при проектуванні, гарантуючи, що оператори забезпечені сейфом робоче середовище. Довіра до сучасного виробництва базується на даних. Комбінуємо кришку печі електроштовхача з автоматичним пристроєм відключення нагріву при відкритті. Наша багатошвидкісна ланцюгова ІЧ-тунельна піч оснащена a 10,2-дюймовий сенсорний екран WayneView високої чіткості, що дозволяє операторам переглядати температуру, конвеєрну стрічку частоти та вихідного струму в реальному часі. Ця система може зберігати температурні криві до 90 днів, забезпечуючи повна цифрова відстежуваність, необхідна для суворих перевірок якості та оптимізації процесів.

Наші переваги

Багатошвидкісна ланцюгова ІЧ-тунельна піч спеціально розроблена для досягнення максимального використання простору. Довжиною 8 метрів двоканальний обертовий стрічковий конвеєр забезпечує безперервний процес транспортування. Інтер'єр виготовлений з дзеркальна нержавіюча сталь, що запобігає осипанню частинок. Рама виготовлена з промислового класу 40# сталевих профілів і оброблений високотемпературним порошковим покриттям, що забезпечує надзвичайно високу довговічність. Для підтримки a комфортне робоче середовище, ми використовуємо ізоляційний матеріал 120K кремнезем-оксид алюмінію та подвійний шар повітряної ізоляції, зберігаючи оболонку холодною та енергоефективною. Наш ZDF-200 гарантує, що продукти швидко досягають кімнатної температури вихід з виробничої лінії.

Лічильник споживання електроенергії обладнання

Пункт	потужність	кількість	Всього
1-5 зона опалення	10,8 кВт	5 наборів	54 кВт
Двигун конвеєрної лінії	1,5 кВт	2 набори	3 кВт
Двигун зворотного конвеєра	0,4 кВт	2 набори	0,8 кВт
Витяжний вентилятор	200 Вт	2 набори	0,4 кВт
Примусове повітряне охолодження	2 кВт	1 комплект	2 кВт
Вентилятор циркуляції гарячого повітря	0,75 кВт/од	10 комплектів	7,5 кВт
Загальна потужність	—	—	≈68 кВт
Нормальна робоча потужність (при постійній температурі)	—	—	≈40 кВт/год
Вимоги до подачі повітря	/	—	/
Споживання води	/	—	/

Сценарій застосування

Багатошвидкісна ланцюгова ІЧ-тунельна піч в основному широко використовується в сценаріях промислової термообробки, які потребують координації з кріпильні пластини для великомасштабних безперервних конвеєрних операцій. Він охоплює затвердіння друкованої плати та старіння компонентів випікання в області електронних напівпровідників, сушіння листа електрода літієвої батареї та високотемпературне старіння елемента в нова енергетика, затвердіння покриття компонентів і відпал пластикових деталей для зняття напруги в автомобільній та сферах побутової техніки, а також сушіння пакувального матеріалу в харчовій і фармацевтичній промисловості.
